FONTE PARA BANCADA

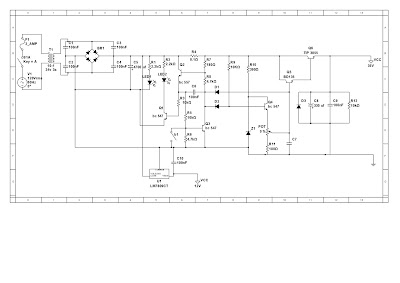

Fonte para bancada de 0-30 v x 3A  com anti-curto

Um ótima fonte de bancada, com ajuste de tensão estabilizada de 0 a 30 V e corrente de 3A e um sistema de anti-curto. "Obs: o sistema anti curto vou modificar, ele tem ação lenta". Os componentes são todos fáceis de conseguir em sucata , e um custo em torno de 90 reais se tiver que comprar os componentes.


Obs: os 12 volts no circuito , são para ligar o voltímetro digital . Mas pode ligar no borne tb.


Lista de Materiais

Componentes Valor Descrição

Resistores
R1, R2 2k2 x 1W resistor film metálico
R3, R5, R9, R12 10k x 1/4W resistor film metálico
R6, R8 4k7 x 1/4W resistor film metálico
R7, R11 180R x 1/4W resistor film metálico
R10 390R x 1/4W resistor film metálico
R4 0R1 x 5W resistor de potência
POT1 5k potenciometro linear ajuste da tensão de saída

Capacitores
C1, C2, C3, C4, C10 100n x 50V capacitor cerâmico
C5 4700u x 50V capacitor eletrolítico
C8 330u x 35V capacitor eletrolítico
C6 10n x 50V capacitor poliéster
C7 68n x 50V capacitor poliéster
C9 100n x 50V capacitor poliéster

Diodos
BR1 4x BYT08 ou 1 ponte 6A ponte retificadora
LED1 LED comum verde indica ligado
LED2 LED comum vermelho indica curto
D1, D2 1N4148 diodo uso geral
D3 1N4004 diodo uso geral
Z1 27V x 1W diodo zener

Transistores
Q1, Q3, Q4 BC547 transistor NPN
Q2 BC557 transistor PNP
Q5 BD135 transistor média potência
Q6 2N3055 transistor potência

Diversos
CH1 chave liga/desliga liga/desliga a fonte
F1 1A fusível de vidro
TR1 24V x 6A trafo abaixador
B1 botão NA rearma a fonte
U1 Regulador tensão 7809



FUNCIONAMENTO

Com os 24Vca da saída do trafo retificados (BR1) e filtrados (C5) obtem-se uma tensão contínua de
aproximadamente 37V. O sistema de proteção consiste dos transistores Q1, Q2 e Q3, resistor de potência
e componentes periféricos, onde no momento em que a queda tensão sobre o R4 for maior que
aproximadamente 0,6V (condição de curto ou sobrecarga) os transitores de regulagem (Q4, Q5 e Q6)
entram em corte, ou seja, zeram a saída da fonte, só depois da fonte ser retirada da condição de curto
deve-se apertar B1, rearmando assim a fonte. *Q6 deve ser colocado num bom dissipador de calor!
obs.1: o componente que determina a corrente máxima (sobrecarga) da fonte é o R4. R4 = 0,6 / Imax.
. Caso queira mudar esse valor (Imax.) deve-se ter atenção com a potência de R4 e com a corrente de TR1,
BR1 e Q6, pois é através destes componentes "que a corrente tem que passar".
obs.2: para montagens em placas de circuito impresso as trilhas de alta corrente (GND e +Vcc)
devem ser grossas. 1A = 1mm.
